石英纖維SiO2含量非常高，加熱到1649℃也不會融化和蒸發(fā)。當(dāng)溫度連續(xù)或長期超過982℃時，由于方石英晶體的析出，纖維變硬*后發(fā)脆，但其物理形態(tài)或隔熱性能不變。石英玻璃纖維還具有優(yōu)良的抗熱沖擊性能，如將它加熱到1093℃后迅速投入水中極冷，其物理形態(tài)不會發(fā)生任何變化。

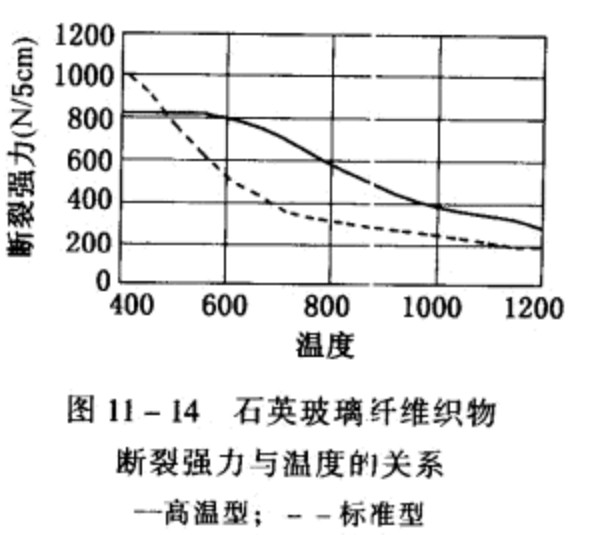

  石英玻璃纖維織物在不同溫度下曝露一個月后，測得其斷裂強力與溫度的關(guān)系，如圖所示。

  由圖可見，其高溫強度保留率在950℃時約為50%，在1200℃時，約為36%，是其他玻璃纖維所不可比擬的。不過對于標(biāo)準(zhǔn)石英玻璃纖維織物則要差些。

  石英玻璃纖維及其織物在1000℃下，歷時1000h后，測得其收縮率低于1.5%。因此，在實際使用中，可視其為無收縮，而且熱曝露后還具有較好的柔軟性。

  石英玻璃纖維和其他玻璃纖維、硅酸鋁纖維一樣，熱膨脹呈現(xiàn)出各向同性的特點。但它的熱膨脹系數(shù)*小，僅0.54X10-6/K，D纖維、E纖維、R/S纖維分別為3X10^-6/K、5X10^-6/K和4X10^-6/k。
